雙線式油氣潤滑系統 |
| 一、系統組成及應用范圍 |
| 雙線式油氣潤滑系統，主要由雙線油－氣供應站（自帶壓縮空氣處理單元和PLC電氣控制箱）、雙線油氣分配混合器以及系統連接的管路和附件等組成。適用于大量潤滑點的場合。 |

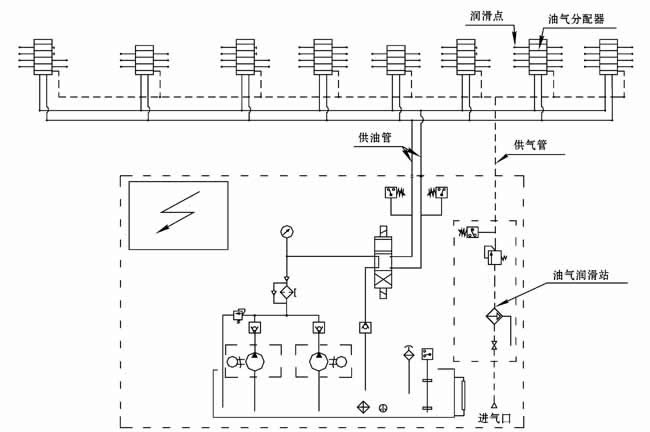

| 二、系統原理圖 |
|
| 三、工作原理 |
| 如上圖所示，油－氣供應站設有兩根供油主管和一根供氣主管，所有的雙線式油氣分配混合器的進油口和進氣口分別并接在供油主管和供氣主管上。在系統工作時，供氣主管內壓縮空氣常通，站上的高壓油泵按設定的周期定時向系統的兩條主管路供油（兩根供油主管交替供油，一根供油另一根通油箱卸荷），壓力油推動分配器的活塞動作（詳見分配器工作原理），各活塞供送出的潤滑油在出口與壓縮空氣混合，并在壓縮空氣的帶動下通過連接管路送到潤滑點。 |
| 四、系統特征 |
1、設置有油－氣供應主站，油箱容積≥500L，供氣管徑≥DN20；
2、設置有壓縮空氣處理裝置，可對供向系統所有油氣分配混合器的壓縮空氣進行預處理；
3、設置有PLC電氣控制箱，可對系統的運行工況實行程序化全自動控制；
4、雙線油氣分配混合器內有運動件和密封件，不適宜長時間在有高溫輻射工況區域安裝使用，給油動作無監控，不給油不易發現；若每點配設電氣信號監控，則電氣系統復雜，投資大；
5、此系統擴展性不受限制，可以隨時增減潤滑點數；
6、雙線油氣分配混合器，采用模塊式組合設計，現場油量變化調整及故障處理方便２簡單、快速。 |
|
|
| |
|
|
